鍍鋅板的涂鍍層檢測

鍍鋅板的涂鍍層檢測

一、鍍鋅板產(chǎn)品鍍層重量指標要求

• BQB420－2018《連續(xù)熱鍍鋅/鋅鐵合金鍍層鋼板及鋼帶》：

  熱鍍鋅層鍍層重量的指標一般是40～225g/m²

  熱鍍鋅鐵合金層鍍層重量的指標一般是30～60g/m²

• BQB425-2018《連續(xù)熱鍍鋁鋅合金鍍層鋼板及鋼帶》：

  熱鍍鋁鋅合金鍍層重量的指標一般是30～90g/m²

• BQB430-2018《連續(xù)電鍍鋅/鋅鎳合金鋼板及鋼帶》：

  電鍍鋅層重量的指標一般是10～90g/m²

二、針對鍍鋅層重量的檢測

1、沖制試樣

具體取樣方法和取樣位置如圖所示。標準規(guī)定，單個試樣的面積不小于5000mm²。寶鋼的試樣是直徑為50mm的圓片。

沖制6片試樣，分別代表上表面和下表面。

2、檢測方法

（1）重量法

流程：試樣稱量—溶解—再稱量。

稱量的差值和試樣面積算出單位面積上的涂層或鍍層重量。

優(yōu)點是絕對測量，缺點是試樣被破壞。

測定結果的單位是g/m²或mg/m²。

執(zhí)行標準：

• 國標：GB/T 1839

• 美標：ASTM A 90/A 90M-07

• 國際標準：ISO17925   ISO 1460

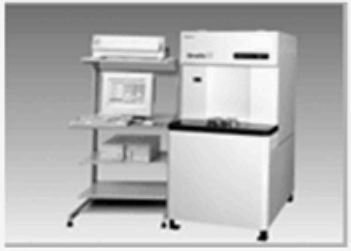

（2）X射線熒光光譜法

先制作一套鍍鋅量從低到高的標準板，建立鋅的X射線強度和鍍層重量的關系曲線。然后測定試樣鍍鋅層鋅的射線強度由回歸方程轉(zhuǎn)換成鍍層重量。方法的關鍵點是標準樣品的制備。測定結果的單位是g/m²或mg/m²。

執(zhí)行標準：

• 美標：ASTM A 754/A 754M

• 日標：JIS G 3321

• 國標：GB/T 1839

小結：

重量法必須是人工操作，而X射線熒光光譜法的優(yōu)點是快速，且能集批自動分析。

也有其他儀器法如庫倫法、輝光光譜法，或者直接用測厚儀測定鍍層的厚度等。不同方法的測定結果會有差異。但國內(nèi)外的產(chǎn)品標準中推薦的都是重量法或X射線熒光光譜法。一旦測量結果出現(xiàn)異議，應采用重量法作為仲裁方法。

由于鍍鋅板的鍍層重量在帶鋼板寬方向存在著不均勻性，尤其是熱鍍鋅板，因此不同位置的鍍層重量是不同的。

三、針對后處理的有機或無機涂層重量的檢測

重量法：參考標準有GB/T 9792-2003。用不同的溶液將涂層脫落，然后稱量涂層脫落前后的重量差，計算涂層重量。

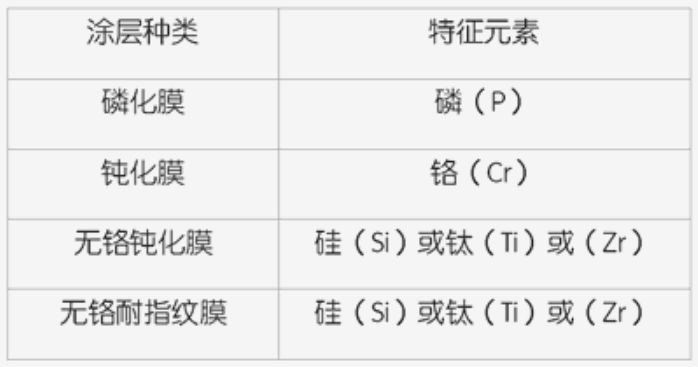

X射線熒光光譜法：由于后處理劑大多是有機溶液，因此寶鋼試驗實通過測定涂層中特征元素的強度，轉(zhuǎn)化成涂層重量。

由于不同的供應商提供的后處理劑的配方不同，如日本帕卡、德國漢高等。因此，建立標準曲線時最好用與試樣相同供應商的標樣。

四、針對熱鍍鋅鐵合金鍍層中鐵含量的測定

據(jù)文獻報導，熱鍍鋅鐵合金鍍層中鐵含量的多少與產(chǎn)品的粉化有直接關系。

寶鋼供日系的汽車板都有鐵含量的指標要求。

國際標準ISO 17925-2004《重量法、ICP法和原子吸收法測定鋅層或鋁層中的化學成分》。

五、評價鍍鋅板耐腐蝕性能的中性鹽霧試驗

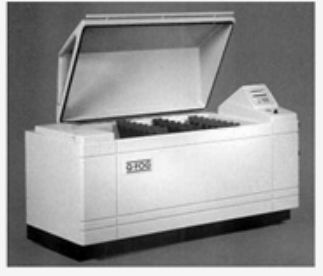

專業(yè)的試驗設備

• 一定濃度的氯化鈉水霧的氣氛（50g/L）

• 一定的溫濕度（35±2℃）

• 一定的pH（6.5～7.2）

• 試驗時間可根據(jù)用戶要求，如48h，72h等

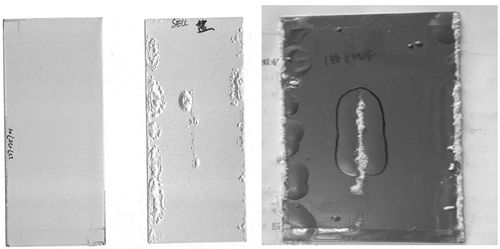

• 評定試樣的起泡、生銹、附著力的降低、由劃痕處腐蝕的蔓延等

用此評價涂鍍層厚度的均勻性和孔隙度，以及鹽霧下腐蝕蔓延程度。最傳統(tǒng)、最有用、最廣泛的加速腐蝕試驗。

執(zhí)行標準：

• 美標：ASTM B117

• 國標：GB\T1771   GB\T10125

上海易百實業(yè)有限公司主營高鋅層鍍鋅，鍍鋁鋅，常備庫存3萬余噸，厚度從0.3mm-4.0mm, 寬度900mm-1500mm.涵蓋熱基鍍鋅、冷基鍍鋅、無花鍍鋅、有花鍍鋅。我司是臺灣尚興/江陰宗承，燁輝（中國），黃石山力授權的一級代理商。
